描述
| 技术参数 Technical Parameter | |
| 电机功率(W) Power |
750 |
| 电机转速(rpm) Speed |
3000 |
| 额定扭矩(Nm) Rated torque |
2.4 |
| 传动方式 Drive type |
滚珠丝杆C5（行星滚柱丝杆） Ballscrew C5(Planetary ballscrew) |
| 丝杆导程(mm) Screw lead |
20 |
| 最高速度(mm/s) Max speed |
100-1000 |
| 额定推力(kN) Rated liquid |
10 |
| 减速比 Reduction ratio |
3/4/5/6/7/8/10… |
| 有效形程 Effective path |
10-2000 mm |
| 位置监测 Position monitor |
磁感应开关（光栅尺） Magnetic induction switch(Grating ruler) |
| 重复定位精度 Repeated positioning accuracy |
0.01 mm（0.001 mm） |

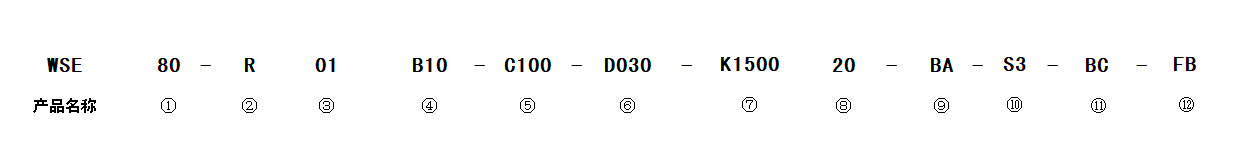

| ① | ② | ③ | ④ | ⑤ | ⑥ | ||||||
| 代码 Code |
产品系列 Series |
代码 Code |
产品结构 Structure |
代码 Code |
安装方式 Installation |
代码 Code |
丝杆导程 Screw lead |
代码 Code |
有效行程 Effective Stroke |
代码 Code |
速比 Speed Ratio |
| 40 | 40系列 40 Series |
L | 直线式 Rectilinear |
01 | 前法兰 Front Flange |
B04 | 4mm | C50 | 50mm | D005 | 1:2 |
| 50 | 50系列 50 Series |
R | 折返式 Reentrant |
02 | 后法兰 Rear Flange |
B05 | 5mm | C100 | 100mm | D010 | 1:1 |
| 60 | 60系列 60 Series |
03 | 耳轴 Trunnion |
B10 | 10mm | C150 | 150mm | D015 | 1.5:1 | ||
| 75 | 75系列 75 Series |
04 | 卧式 Horizontal |
B16 | 16mm | C200 | 200mm | D020 | 2:1 | ||
| 80 | 80系列 80 Series |
05 | 后铰接 Back Hinge |
B20 | 20mm | C250 | 250mm | D030 | 3:1 | ||
| 94 | 94系列 94 Series |
06 | 导柱式 Guidepost |
B25 | 25mm | C300 | 300mm | D040 | 4:1 | ||
| 110 | 110系列 110 Series |
07 | 前锁型 Forelock |
… | … | … | … | D050 | 5:1 | ||
| … | … | D100 | 10:1 | ||||||||
| … | … | ||||||||||
| ⑦ | ⑧ | ⑨ | ⑩ | ⑪ | |||||
| 代码 Code |
电机功率 Power |
代码 Code |
电机转速 Speed |
代码 Code |
负载连接类型 Load Connection Type |
代码 Code |
感应器数量 Sensor |
代码 Code |
电机抱闸 Motor Lock |
| K50 | 50W | 10 | 1000rpm | FM | 外螺纹 Male thread |
S0 | 无感应器 No Sensor |
B | 不带抱闸 No Lock |
| K100 | 100W | 15 | 1500rpm | BA | 内螺纹 Internal thread |
S1 | 1个 | BC | 带抱闸 Lock |
| K200 | 200W | 20 | 2000rpm | P | 鱼眼 fisheye |
S2 | 2个 | ⑫ | |
| K400 | 400W | 25 | 2500rpm | Y | Y型接头 Y-joint |
S3 | 3个 | 代码 Code |
尺寸标准 Dimension Standard |
| K750 | 750W | 30 | 3000rpm | I | I型接头 I-joint |
… | … | B | 标准 Standard |
| K1000 | 1kW | … | … | WX | 万向接头 Universal joint |
FB | 非标 Non-standard |
||
| K1500 | 1.5kW | FL | 法兰端 Flange end |
||||||
| K2000 | 2kW | FD | 浮动接头 Floating joint |
||||||
| K3000 | 3kW | TS | 特殊非标 Special non-standard |
||||||
| … | … | ||||||||
